كيفية قياس حجم مشبك الخرطوم لضمان التثبيت الآمن

  • السحابات
Posted by JINGLE On Mar 27 2026

كيفية قياس حجم مشبك الخرطوم


كيفية قياس حجم مشبك الخرطوم
تحديد

كيفية قياس حجم مشبك الخرطوم

تُعدّ الدقة ضرورية لضمان التثبيت المحكم في تطبيقات السيارات والسباكة والصناعة. تأتي مشابك الخراطيم، المعروفة أيضًا باسم مشابك الخراطيم أو مشابك اليوبيل، بأحجام متنوعة لتناسب أقطار الخراطيم المختلفة. قد يؤدي سوء تقدير الحجم إلى التسرب أو الانزلاق أو تلف مادة الخرطوم. سيرشدك هذا الدليل خلال خطوات القياس الصحيح، مما يساعدك على اختيار المشبك المناسب لاحتياجاتك دون الحاجة إلى التخمين.

فهم أساسيات مشبك الخرطوم

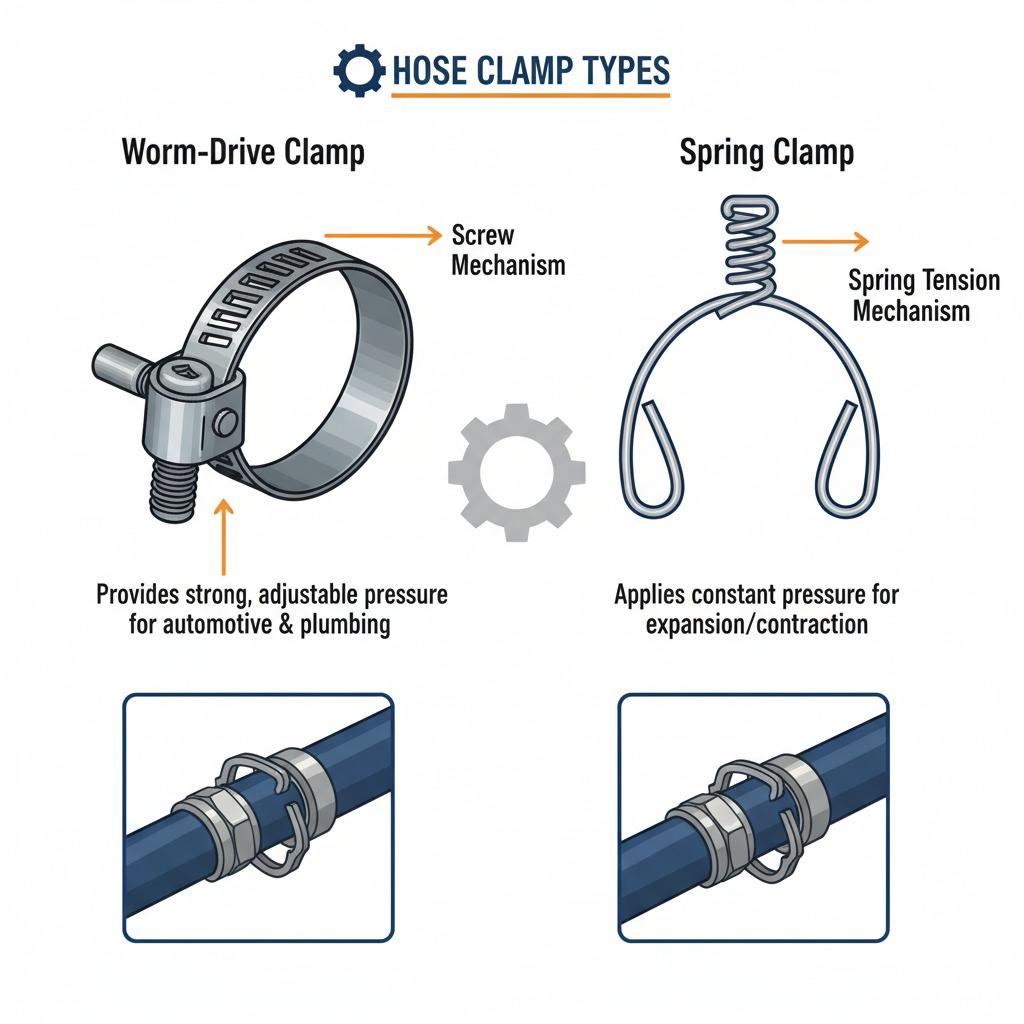

قبل الخوض في القياسات، من المهم معرفة أنواع مشابك الخراطيم المتوفرة. أكثرها شيوعًا هي المشابك اللولبية، التي تستخدم آلية لولبية للربط، والمشابك الزنبركية، التي تعتمد على قوة شد داخلية. تُحدد الأحجام عادةً بنطاق أقطار الخراطيم التي يمكنها تثبيتها، وغالبًا ما تُذكر بالبوصة أو المليمتر، مثل من 1/4 بوصة إلى 5/8 بوصة أو من 6 مم إلى 16 مم. تحقق دائمًا من مواصفات الشركة المصنعة، حيث توجد اختلافات طفيفة بين العلامات التجارية. وللحصول على دقة عالية، استخدم أدوات مثل الفرجار أو شريط القياس لتجنب الأخطاء الناتجة عن التقدير البصري.

دليل خطوة بخطوة للقياس


لقياس حجم مشبك الخرطوم بدقة، ابدأ بتحديد القطر الخارجي للخرطوم عند موضع تركيب المشبك. استخدم شريط قياس مرنًا أو فرجارًا رقميًا للفّ المشبك حول الخرطوم عند نقطة التركيب، مع التأكد من أن القياس عمودي على طول الخرطوم. سجّل القياس بأصغر وحدة ممكنة لضمان الدقة - أجزاء البوصة أو المليمترات هي الأنسب. بعد ذلك، ضع في اعتبارك عرض حلقة المشبك وسُمك مادته، ولكن التركيز الأساسي هو على نطاق القطر. على سبيل المثال، إذا كان قطر خرطومك بوصة واحدة، فاختر مشبكًا مُصممًا للأقطار من بوصة إلى بوصة وربع للسماح بالتعديل والتمدد. في حال استبدال مشبك موجود، قِس طول حلقة المشبك القديم إن كان سليمًا، أو دوّن حجم البرغي كمرجع. جرّب تركيب المشبك الجديد بشكل غير مُحكم حول الخرطوم قبل إحكام ربطه نهائيًا للتأكد من التوافق.

أدوات ونصائح للقياس الدقيق


جهّز الأدوات المناسبة لتسهيل العملية: فرجار ذو ورنية لقراءات دقيقة تصل إلى 0.01 مم، وشريط قياس قماشي للخراطيم الكبيرة، ودفتر ملاحظات لتدوين الأرقام. تجنّب شدّ الخرطوم أثناء القياس، فقد يؤدي ذلك إلى تحريف النتائج - قِس في حالته الطبيعية غير المضغوطة. بالنسبة للخراطيم غير المنتظمة أو المموجة، خذ عدة قياسات حول محيطها واستخدم المتوسط. عند العمل مع تطبيقات الضغط العالي، اختر مشابك ذات عامل أمان، أي أنها تتحمل أقطارًا أكبر قليلاً من المقاس لمنع الإفراط في الشد. من الأخطاء الشائعة تجاهل تمدد مادة الخرطوم (يتمدد المطاط أكثر من السيليكون) أو العوامل البيئية مثل درجة الحرارة، التي قد تُغيّر الأحجام. تحقق دائمًا من القياسات بمقارنتها بمواصفات المشبك لضمان إحكام الإغلاق ومنع التسريب.

أخطاء شائعة يجب تجنبها


من الأخطاء الشائعة الخلط بين القطر الداخلي والخارجي للخرطوم؛ لذا، قِس دائمًا القطر الخارجي للخرطوم، لأن المشابك تُثبّت من الخارج. خطأ آخر هو اختيار المقاس بناءً على المقاس الاسمي المطبوع على العبوة، والذي قد لا يتطابق مع القطر الفعلي بعد التركيب. إذا كنت تستخدم معدات قديمة، فقد تستخدم المشابك القديمة مقاسات بالوحدات الإمبراطورية بينما تستخدم المشابك الحديثة المقاسات المترية، لذا حوّل الوحدات بدقة (1 بوصة = 25.4 مم). بالنسبة للخراطيم متعددة الطبقات، ضع في اعتبارك سُمكها الكلي. باتباع هذه الإرشادات، ستُقلّل الأخطاء وتضمن تركيبًا موثوقًا في كل مرة.

اختيار المشبك المناسب بعد القياس


بعد القياس، قارن المقاسات مع كتالوجات الموردين أو الأدوات الإلكترونية التي تُصنّف أحجام المشابك حسب النطاق. ضع في اعتبارك متطلبات الاستخدام: الفولاذ المقاوم للصدأ للبيئات المُسببة للتآكل، والفولاذ الكربوني للاستخدامات العامة. تتوفر خيارات اقتصادية عديدة، لكن أعطِ الأولوية للجودة لتجنب الأعطال. إذا كنت غير متأكد، استشر متخصصًا أو استخدم جداول المقاسات من مصادر موثوقة. يضمن القياس الصحيح طول عمر المشبك وسلامته، ويمنع تكاليف الإصلاح الباهظة لاحقًا. مع الممارسة، يصبح قياس أحجام مشابك الخراطيم أمرًا بديهيًا، مما يُمكّنك من إنجاز أي مشروع بثقة.
